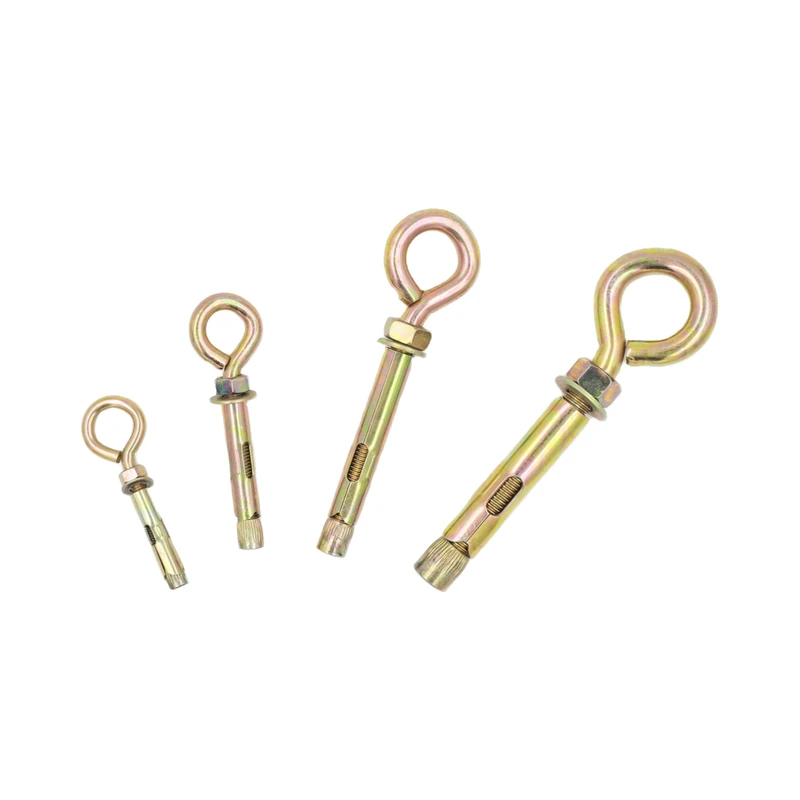

Sidrni vijak s kavljem

Mehansko raztezno sidro z vgrajeno povezavo s kavljem

Pozicioniranje izdelka

TheSidrni vijak s kavljemje mehanska rešitev za pritrjevanje, namenjenaneposredno obešanje in pritrditev na trdne betonske podlage.

S kombiniranjem aklinasto raztezno sidrno teloz anintegrirana povezava-v obliki kljuke, ta izdelek odpravlja potrebo po dodatnih dodatkih za obešanje in poenostavlja namestitev v nadzemnih in stranskih-namestitvah.

Običajno je izbran v projektih, kjeručinkovitost namestitve, zanesljivost povezave in varnost obremenitveso enako pomembne.

Koncept funkcionalnega oblikovanja

Za razliko od standardnih zagozdnih sider, ki zahtevajo matice, podložke ali sekundarne priključke, je sidrni vijak s kljukastim zagozdom zasnovan kotneposredna{0}}uporaba enote za sidranje.

Ključne funkcionalne prednosti vključujejo:

Direktno obešanje brez dodatne opreme

Zmanjšani koraki namestitve

Prosta tovorna pot od kljuke do betona

Manjše tveganje napak pri montaži na mestu

Zaradi tega je še posebej primeren za ponavljajoče se obešalne točke v komercialnih instalacijah.

Raztezni sidrni mehanizem

Sidro uporablja anadzorovan klinasti raztezni sistemki se aktivira, ko je sidro vstavljeno v izvrtano luknjo.

Ko je ekspanzijska puša enkrat vpeta, ustvari radialni pritisk na beton in tvori stabilno mehansko zaporo, ki se lahko upre nateznim in strižnim silam.

Struktura povezave s kavljem

Glava kljuke je zasnovana tako, da služi kotnosilna povezovalna točka, primeren za obešanje ali pritrditev:

Cevi in ​​vodi

Kabelske police in žični sistemi

Verige in lahke mehanske komponente

Geometrija kljuke podpira nadzorovano poravnavo obremenitve in zmanjšuje verjetnost nenamernega izklopa med namestitvijo ali servisiranjem.

Primerne podlage

Sidrni vijaki s kaveljskim klinom so zasnovani za vgradnjo v:

Trden beton

Armirani beton (z ustreznim razmakom in robno razdaljo)

Odobreno gosto zidanje (-odvisno od uporabe)

Soni priporočljivo za votle bloke, suhe zidove ali lahek beton.

Obnašanje ob obremenitvi in ​​premisleki o delovanju

Ko je pravilno nameščen, zagotavlja sidrni vijak s kavljemdosledna zmogljivost obremenitveprimeren za srednje do težke-naloge.

Na nosilnost vpliva:

Premer sidra in globina vgradnje

Trdnost betona

Navor pri namestitvi

Razmik in robna razdalja

Pravilna izbira in namestitev sta bistvenega pomena za dosego želene učinkovitosti.

Potek dela namestitve

Tipična namestitev vključuje:

Vrtanje luknje na določeno velikost

Temeljito čiščenje lukenj

Vstavljanje sidrnega vijaka

Nastavitev sidra za aktiviranje razširitve

Po namestitvi ni potrebno dodatno okovje za obešanje.

Možnosti površinske obdelave

Običajne površinske obdelave vključujejo:

Pocinkano (standardna uporaba v zaprtih prostorih)

Izboljšani korozijsko{0}}odporni zaključki na zahtevo

Izbira površine mora ustrezati izpostavljenosti okolja in pogojem uporabe.

Scenariji uporabe

Tipične uporabe vključujejo:

Mehanski in električni sistemi vzmetenja

Podpora za cevi in ​​kanale

Napeljave za upravljanje kablov

Komercialni in industrijski gradbeni projekti

Zmogljivost proizvodnje in dobave

Stabilna proizvodnja za množična naročila

Prilagoditev proizvajalca originalne opreme za velikost, zaključek in embalažo

Podpora za zasebno označevanje za distributerje

Projektno{0}}usklajevanje dobave

Kontrola kakovosti

Vsaka serija je podvržena pregledu za:

Konzistenca surovin

Dimenzijska natančnost

Celovitost razširitvene komponente

Kakovost površinske obdelave

Skladnost s standardi ISO / ASTM / DIN je lahko podprta na zahtevo.

TheSidrni vijak s kavljemje praktična rešitev za sidranje, ki združujemehansko raztezno sidranje z direktno povezavo s kavljem.

Zaradi poenostavljene namestitve, stabilne poti obremenitve in primernosti za beton je učinkovita izbira zakomercialne, industrijske in infrastrukturne aplikacije.

Pogosto zastavljena vprašanja

V1: Ali se lahko sidrni vijaki s kljukastim klinom uporabljajo za viseče namestitve?

ja Vgrajeni kavelj je zasnovan za obešanje in obešanje, če je pravilno dimenzioniran in nameščen.

V2: Ali je to sidro primerno za uporabo na prostem?

Pocinkane-različice so primerne za notranja in pol-izpostavljena okolja. Za težke pogoje se priporočajo izboljšani premazi.

V3: Ali kljuka nadomesti dodatne priključke?

V mnogih aplikacijah, da. Glava kljuke odpravlja potrebo po ločenih očesnih vijakih ali kavljih.

V4: Kaj najbolj vpliva na nosilnost?

Največji vpliv imajo trdnost betona, globina vgradnje, vgradni moment in razmik.
